A. Penyajian atau Penulisan Algoritma

Penyajian algoritma secara garis besar bisa dalam 2 bentuk penyajian yaitu tulisan

dan gambar. Algoritma yang disajikan dengan tulisan yaitu dengan struktur bahasa

tertentudan pseudocode.

Pseudocode adalah kode yang mirip dengan kode pemrograman yang sebenarnya.

Sedangkan algoritma disajikan dengan gambar, yaitu dengan Flowchart.

Flowchart merupakan alat yang banyak digunakan untuk menggambarkan algoritma

dalam bentuk notasi-notasi tertentu. Flowchart merupakan gambar atau bagan yang

memperlihatkan urutan dan hubungan antar proses beserta pernyataannya. Gambaran

ini dinyatakan dengan simbol.flowchart akan memudahkan kita untuk melakukan

pengecekan bagian-bagian yang terlupakan dalam analisis masalah. Di samping itu

flowchart juga berguna sebagai fasilitas untuk berkomunikasi antara pemrogram

yang bekerja dalam tim suatu proyek.

anjuran:

1) Hindari pengulangan proses yang tidak perlu dan logika yang berbelit sehingga

jalannya proses menjadi singkat.

2) Jalannya proses digambarkan dari atas ke bawah dan diberikan tanda panah untuk

memperjelas.

3) Sebuah flowchart diawali dari satu titik START dan diakhiri dengan END.

Pengertian Simbol Flowchart:

1) Terminator : Notasi ini digunakan untuk menunjukkan awal dan akhir suatu

algoritma

2) Aliran data : Notasi ini disebut Arrow yang digunakan untuk menunjukkan arus

data atau aliran data dari proses satu ke proses lainnya.

3) Input / Output : Notasi ini disebut Data yang digunakan untuk mewakili data

input atau output atau menyatakan operasi pemasukan data dan pencetakan hasil.

4) Proses : Notasi ini disebut

proses.

Process yang digunakan untuk mewakili suatu

5) Percabangan : Notasi ini disebut

Decision yang digunakan untuk suatu

pemilihan, penyeleksian kondisi di dalam suatu program

6) Preparation : Notasi ini digunakan untuk memberi nilai awal, nilai akhir,

penambahan / pengurangan bagi suatu variable counter.

7) Predefined Process / Call : Notasi ini digunakan untuk menunjukkan suatu

operasi yang rinciannya ditunjukkan ditempat lain (prosedur, sub-prosedur,

fungsi)

8. Connector

: Notasi ini digunakan untuk menunjukkan sambungan dari

flowchart yang terputus di halaman yang sama atau halaman berikutnya.

9. Off page Connector : Penghubung bagian-bagian flowchart yang berada pada

halaman berbeda

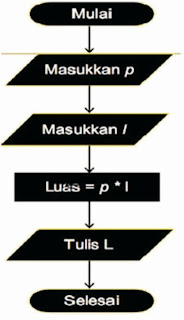

Contoh Flowchart :

Problem: Menghitung luas persegi panjang

Algoritma:

1. Masukkan panjang (p)

2. Masukkan lebar (l)

3. Hitung luas (L), yaitu panjang kali lebar

4. Cetak luas (L)

Algoritma Pemrograman :

<?php

$panjang =6;

$lebar =5;

$luas= $panjang*$lebar;

echo "Jadi Luas Persegi Panjang adalah . $luas";

B. Struktur Dasar Algoritma

Jadi struktur dasar

pembangunan algoritma ada tiga, yaitu:

1) Struktur Runtunan / Beruntun : Digunakan untuk program yang pernyataannya sequential atau urutan.

2) Struktur Pemilihan / Percabangan : Digunakan untuk program yang menggunakan pemilihan atau penyeleksian kondisi.

3) Struktur Perulangan : Digunakan untuk program yang pernyataannya akan dieksekusi berulang-ulang.

1. Struktur Algoritma Runtunan / Berurutan :Struktur

berurutan dapat kita samakan dengan mobil yang sedang berjalan pada jalur

lurus yang tidak terdapat persimpangan seperti tampak pada Gambar disamping

Mobil tersebut akan melewati kilome demi kilometer jalan sampai tujuan tercapai. Struktur berurutan terdiri satu atau lebih instruksi. Tiap instruksi dikerjakan secara berurutan sesuai dengan urutan penulisannya,

yaitu sebuah instruksi dieksekusi setelah instruksi sebelumnya selesai dieksekusi.

Urutan instruksi menentukan keadaan akhir dari algoritma. Bila urutannya diubah,

maka hasil akhirnya mungkin juga berubah.

Menurut Goldshlager dan Lister

(1988) struktur berurutan mengikuti ketentuan-ketentuan sebagai berikut:

a. tiap instruksi dikerjakan satu persatu

b. tiap instruksi dilaksanakan tepat sekali, tidak ada yang diulang

c. urutan instruksi yang dilaksanakan pemroses sama dengan urutan aksi

sebagaimana yang tertulis di dalam algoritmanya

d. akhir dari instruksi terakhir merupakan akhir algoritma.

2. Struktur Algoritma Percabangan

Sebuah program tidak selamanya akan berjalan dengan mengikuti struktur berurutan, kadang-kadang kita perlu merubah urutan pelaksanaan program dan menghendaki agar pelaksanaan program meloncat kebaris tertentu. Peristiwa ini kadang disebut sebagai percabangan/pemilihan atau keputusan. Pada struktur percabangan, program akan berpindah urutan pelaksanaan jika suatu kondisi

yang disyaratkan dipenuhi. Pada proses seperti ini simbol flowchart Decision harus digunakan. Simbol decision akan berisi pernyataan yang akan diuji kebenarannya. Nilai hasil pengujian akan menentukan cabang mana yang akan ditempuh.

3. Struktur Algoritma Perulangan / Pengulangan

Dalam banyak kasus seringkali kita dihadapkan pada sejumlah pekerjaan yang harus diulang berkali.Salah satu contoh yang gampang kita jumpai adalah balapan mobil seperti tampak pada gambar ini Mobil-mobil peserta harus mengelilingi lintasan sirkuit berkali-kali sesuai yang ditetapkan dalam aturan lomba. Siapa yang mencapai garis akhir paling cepat, dialah

yang menang.

Struktur pengulangan terdiri dari dua bagian :

1. Kondisi pengulangan, yaitu syarat yang harus dipenuhi untuk melaksanakan

pengulangan. Syarat ini biasanya dinyatakan dalam ekspresi Boolean yang

harus diuji apakah bernilai benar (true) atau salah (false)

2. Badan pengulangan (loop body), yaitu satu atau lebih instruksi yang akan

diulang

Pada struktur pengulangan, biasanya juga disertai bagian inisialisasi dan

bagian terminasi. Inisialisasi adalah instruksi yang dilakukan sebelum

pengulangan dilakukan pertama kali. Bagian insialisasi umumnya digunakan

modulalgoritma dan peemograman

untuk memberi nilai awal sebuah variable. Sedangkan terminasi adalah instruksi yang dilakukan setelah pengulangan selesai dilaksanakan. Ada beberapa bentuk pengulangan yang dapat digunakan, masing-masing dengan syarat dan karakteristik tersendiri. Beberapa bentuk dapat dipakai untuk kasus

yang sama, namun ada bentuk yang hanya cocok untuk kasus tertentu saja. Pemilihan bentuk pengulangan untuk masalah tertentu dapat mempengaruhi kebenaran algoritma. Pemilihan bentuk pengulangan yang tepat bergantung pada masalah yang akan diprogram.
